Flächenmodellierung Teil 3: Kurven

Teil 3: Kurven

Kurven sind ein wichtiger Bestandteil der Flächenmodellierung.
Die wichtigste Kurve ist die in der Skizze.
Der Befehl Kurve befindet sich im Untermenü der Linie.
In der Befehlsleiste der Kurve finden Sie verschiedene
Befehle zum Manipulieren und Bewerten der Kurve.
Auch gibt es den seit einigen Versionen die Option „geschlossene Kurve“,
die die Kurve automatisch mit dem Start und Endpunkt verbindet.

Die Kontrollpunkte der Kurve (sind mit roten, gestrichelten Linien verbunden)
werden angezeigt, wenn die Kurve ausgewählt ist. Diese Punkte können
genauso wie die Punkte, die auf der Kurve liegen mit Beziehungen und Maßen
versehen werden.



Zudem gibt es noch weitere Befehle in der Registerkarte
„Flächenmodellierung“ – Gruppe „Kurven“:
Eigenpunktkurve:

Mit diesem Befehl können Sie eine 3D Kurve erstellen, indem Sie Punkte im Raum anklicken.
Als Unterbefehl davon ist es auch möglich eine Kurve über eine Excel Tabelle zu erstellen.
Sie eignet sich auch hervorragend um fehlende gerade Kanten zwischen Flächen im Raum zu zeichnen.



Kreuzkurve:

Erstellt eine „Mischung“ aus zwei Kurven. Im Bild sind zwei Kurven
planar auf jeweils einer Ebene gezeichnet. Die Kreuzkurve daraus
ist die Projektion jeder Kurven. Somit entsteht eine 3D Kurve, die
von oben und von der Seite gesehen mit der ursprünglichen Kurve übereinstimmt.



Abgeleitet:
Erstellt eine Kurve, die von einer oder mehreren Kurven abgeleitet wurde.
Die Option „Einzelkurve“ wird gerne dazu verwendet um von mehreren einzelnen
Kurvenstücken eine einzige zusammenhängende Kurve zu erstellen.



Schnittkurve:
Erstellt eine Kurve an der Verschneidung zweier Flächen.
Funktioniert auch bei einer Ebene, die eine Fläche schneidet.

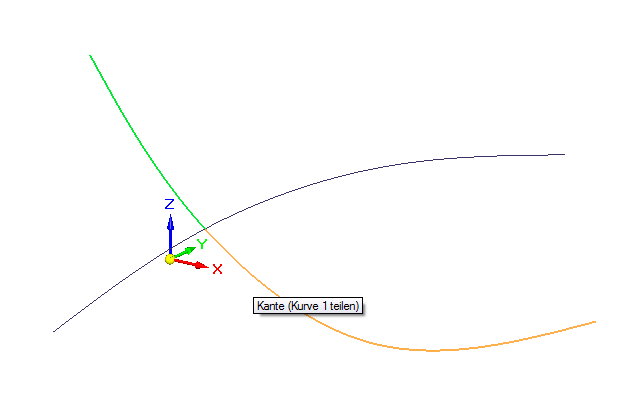

Teilen:
Teile eine Kurve an der Stelle auf, an der andere
Geometrie sie schneidet.



Skizze aufwickeln:
Wickelt eine Skizze auf einer Fläche auf.
Voraussetzung dafür ist, dass die Ebene der Skizze
an einem Punkt mit der Fläche tangential ist.
Dieser Befehl wird auch oft für die Volumenkonstruktion
beim Anbringen von Schriften auf runden Teilen genutzt.



Projiziert:
Projiziert eine Skizze über eine gewählte Ausrichtung auf
ausgewählte Ebene.



Konturkurve:

Zeichnet eine Kurve direkt auf der ausgewählten Fläche.
Die Kurve kann dabei offen oder geschlossen sein.



Schnittpunkt:
Erstellt an den Schnittpunkten bestehenden Kurven und Kanten
neue Punkte. Schneidende Teile können Kanten, Formelemente und Körper sein.
Die entstandenen Punkte teilen die Kurve zudem in einzeln auswählbare
Liniensegmente auf.
