Die Bohrungslegende erkennt bei der Bemaßung oder Beschriftung, um welchen Bohrungstypen es sich handelt. Greifen Sie z.B. eine Gewindebohrung ab, werden die für die Gewindebohrung definierten Einstellungen platziert. Das gleiche funktioniert für eine einfache Bohrung, der Stufenbohrung und der Senkbohrung. Ab Solid Edge ST4 gibt es sogar einen Eintrag für die "Stufensenkbohrung".
Vorbereitung:
- Die Bohrungslegende kann in Kombination auch mit der "Automatischen Tiefe" genutzt werden. In diesem Artikel wird eine Beispielkonfiguration gezeigt, die mit dieser Voreinstellung arbeitet.
- In diesem Artikel wird nur gezeigt, wie Sie die Bohrungslegende definieren, nicht jedoch, wie Sie eingesetzt werden kann. Lesen Sie dazu auch:
Diese Konfiguration kann in Draft, als auch in jeder 3D- Umgebung vorgenommen werden. Wir empfehlen aber dringend, dies in den Vorlagendateien durchzuführen, um sich häufige Konfugurationen zu sparen.
Anpassung der Vorlagen:
Die nachfolgend beschriebenen Einstellungen müssen nicht 1:1 übernommen werden
- Öffnen Sie die Vorlage, die angepasst werden sollte. Nehmen Sie z.B. aus dem Vorlagenverzeichnis die Draftvorlage. Das Standardverzeichnis ist "C:\Program Files\Solid Edge STX\Template", wobei Program Files auch Programme heißen kann und STX die installierte Version wiedergeben sollte, ST oder ST2 usw.
- Im Register "Ansicht" finden Sie die Gruppe "Formatvorlage". Darin enthalten ist die Formatvorlage . Klicken Sie auf die Formatvorlage.
- Die Formatvorlage kann grundlegende Einstellungen bezüglich Bemaßungen, Schraffuren (Füllen und Schraffur), Linien, Texte und Tabellen vornehmen. Stellen Sie bei Formatvorlagenart auf "Bemaßung".
- Nun müssen Sie die Vorlage anklicken, die gändert werden sollte. Meistes ist dies DIN oder ISO. Klicken Sie danach auf "Ändern".

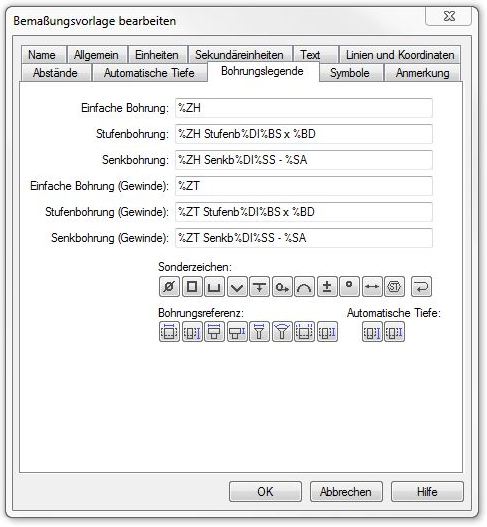

- Wechseln Sie nun in das Register "Bohrungslegende".
Wichtig Wenn Sie mit dieser Konfiguration unterschiedlichste Bohrungstypen abgreifen, müssen Sie hier genau einstellen, was platziert werden sollte. Greifen Sie z.B. eine Stufenbohrung ab, so sollte das System automatisch erkennen, ob es eine Durchgangsbohrung ist, dann wie groß der Stufenbohrdurchmesser ist und wie tief die Stufenbohrung gebohrt wurde. Dies müssen Sie bei "Stufenbohrung" auch genau so einstellen.- Konfigurieren der Bohrungslegende.
Diese Konfiguration ist nur ein Beispiel und kann beliebig verändert werden
Hier die Erklärung dazu:
Einfache Bohrung:
Automatische Bohrtiefe
Diese erkennt automatisch, ob eine Durchgangsbohrung, oder eine Bohrung mit einer festen Tiefe vorhanden ist!
Stufenbohrung:
Automatische Bohrtiefe Text "Stufenbohrung" oder Symbol für die Stufenbohrung
Durchmessersymbol
Stufenbohrdurchmesser
"x" Stufenbohrtiefe
Senkbohrung:
Automatische Bohrtiefe "Senkbohrung" als Text oder das Symbol für die Senkbohrung
Durchmessersymbol Senkdurchmesser
Bindestrich oder "x" Senkwinkel
Einfach Bohrung (Gewinde):
Automatische Gewindetiefe
. Erkennt wie die Automatische Bohrtiefe, ob Gewinde durch ein Werkstück gehen.
Stufenbohrung (Gewinde):
Automatische Gewindetiefe Text "Stufenbohrung" oder Symbol für die Stufenbohrung Durchmessersymbol Stufenbohrdurchmesser "x" Stufenbohrtiefe
Senkbohrung (Gewinde):
Automatische Gewindetiefe "Senkbohrung" als Text oder das Symbol für die Senkbohrung Durchmessersymbol Senkdurchmesser Bindestrich oder "x" Senkwinkel
Anmerkung:
Sie können auch einen Zeilenumbruch mit der Schaltfläche "Rücklauf" einbauen.
